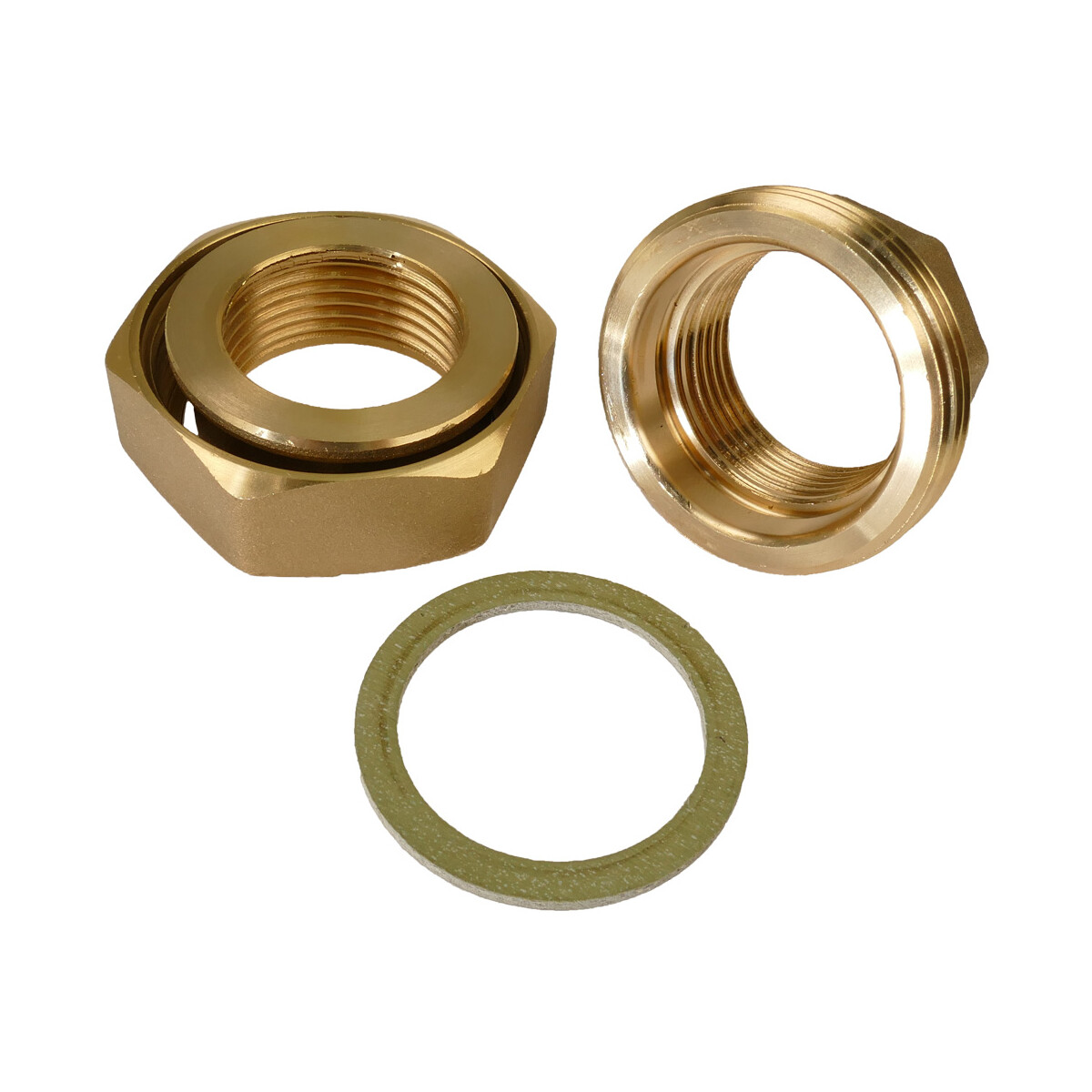

Messing Verschraubung flachdichtend – Innengewinde x Innengewinde
Die flachdichtende Messing Verschraubung mit beidseitigem Innengewinde ist eine praktische Lösung für lösbare Verbindungen in Wasser- und Rohrleitungssystemen. Sie ermöglicht es, zwei Gewindeanschlüsse miteinander zu verbinden und die Verbindung bei Bedarf wieder zu lösen, ohne die angeschlossenen Rohrleitungen vollständig demontieren zu müssen.
Im Gegensatz zu einer herkömmlichen Messing-Gewindeverschraubung erfolgt die Abdichtung der Überwurfverbindung bei dieser Ausführung über eine flache Dichtfläche mit einem passenden Dichtelement. Damit eignet sich die Verschraubung besonders für Installationen, bei denen eine gut zugängliche und wieder lösbare Verbindung benötigt wird.
Die Messing Rohrverschraubung ist in verschiedenen Gewindegrößen von 1/2 Zoll bis 1 1/4 Zoll erhältlich und kann beispielsweise in Wasserleitungen, Pumpeninstallationen und Bewässerungssystemen eingesetzt werden.
Vorteile der flachdichtenden Messing Verschraubung
-
Flachdichtende Überwurfverbindung: Abdichtung über eine geeignete Flachdichtung zwischen den vorgesehenen Dichtflächen.
-
Beidseitiges Innengewinde: Zum Anschluss passender Bauteile mit Außengewinde.
-
Lösbare Verbindung: Die Verschraubung kann für Wartungs- und Reparaturarbeiten wieder geöffnet werden.
-
Robuste Messingausführung: Für zahlreiche Anwendungen in der Wasser- und Installationstechnik.
-
Verschiedene Zollgrößen: Passende Ausführungen für unterschiedliche Rohrleitungsanschlüsse.
-
Wartungsfreundlich: Besonders praktisch bei Pumpen, Armaturen und anderen Bauteilen, die bei Bedarf ausgebaut werden müssen.
Typische Einsatzbereiche
- Wasserleitungen und Rohrleitungsinstallationen
- Pumpen und Hauswasserwerke
- Gartenbewässerung und Bewässerungsanlagen
- Wasserverteilung und technische Anlagen
- Anschlüsse an Armaturen und andere Gewindefittings
- Lösbare Verbindungen für Wartungs- und Reparaturarbeiten
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produktart |
Messing Verschraubung, flachdichtend |
| Anschluss |
Innengewinde x Innengewinde (IG x IG) |
| Material |
Messing |
| Verbindungsart |
Lösbare Überwurfverschraubung |
| Abdichtung der Überwurfverbindung |
Flachdichtend, mit geeignetem Dichtelement |
| Gewindegrößen |
1/2", 3/4", 1" und 1 1/4" |
| Einsatzbereiche |
Wasser- und Rohrleitungsinstallationen, Pumpen und Bewässerungssysteme |
Abmessungen und technische Maßskizze **

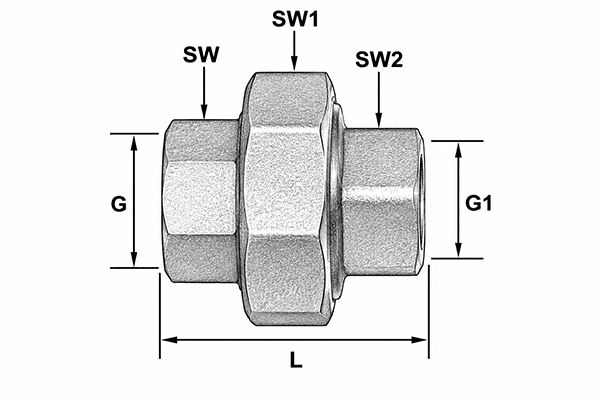

Die folgende Maßskizze zeigt die flachdichtende Messing Verschraubung mit den zugehörigen Maßbezeichnungen. Die entsprechenden Werte für die einzelnen Gewindegrößen findest du in der darunterstehenden Tabelle.
| Größe |
G |
G1 |
L |
SW |
SW1 |
SW2 |
| 1/2" |
1/2" |
1/2" |
38 |
25 |
36 |
25 |
| 3/4" |
3/4" |
3/4" |
44 |
30 |
45 |
30 |
| 1" |
1" |
1" |
47 |
51 |
37 |
51 |
| 1 1/4" |
1 1/4" |
1 1/4" |
56,5 |
46 |
64 |
46 |
Erläuterung der Maßangaben: G und G1 bezeichnen die Gewindeanschlüsse, L die Gesamtlänge und SW, SW1 sowie SW2 die jeweiligen Schlüsselweiten. Bitte beachte bei der Auswahl die technischen Maße der gewünschten Ausführung.
Was bedeutet flachdichtend bei einer Messing Verschraubung?
Bei einer flachdichtenden Verschraubung wird die Überwurfverbindung durch das Zusammenpressen einer geeigneten Flachdichtung zwischen zwei vorgesehenen Dichtflächen abgedichtet. Die Abdichtung erfolgt somit nicht allein über das Gewinde.
Das bietet Vorteile bei Installationen, die regelmäßig gewartet oder zeitweise demontiert werden müssen. Nach dem Lösen der Überwurfmutter können die Verbindungsteile voneinander getrennt werden. Vor dem erneuten Zusammenbau ist die Dichtung auf Beschädigungen zu prüfen und gegebenenfalls auszutauschen.
Hinweise zur Montage und Abdichtung
- Vor der Montage Gewinde und Dichtflächen auf Verschmutzungen oder Beschädigungen prüfen.
- Für die flachdichtende Überwurfverbindung eine geeignete Dichtung verwenden.
- Die Dichtung muss hinsichtlich Abmessungen, Medium, Temperatur und Betriebsdruck für den vorgesehenen Einsatz geeignet sein.
- Die Überwurfmutter gerade ansetzen und ein Verkanten des Gewindes vermeiden.
- Beim Anziehen geeignetes Werkzeug an den vorgesehenen Schlüsselflächen verwenden und die Bauteile gegenhalten.
- Gewindeanschlüsse außerhalb der flachdichtenden Überwurfverbindung entsprechend ihrer jeweiligen Dichtungsart fachgerecht abdichten.
- Nach der Montage die Verbindung auf Dichtheit prüfen.
Wichtig: Die flachdichtende Überwurfverbindung darf nicht mit einer ausschließlich über das Gewinde abgedichteten Verbindung verwechselt werden. Eine passende Flachdichtung ist für die vorgesehene Abdichtfunktion erforderlich.
Passende Messing-Fittings und Alternativen
Für weitere Installationsmöglichkeiten findest du in unserem Sortiment verschiedene Messing-Gewindefittings und Verschraubungen.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
