Messing Winkel-Schlauchverbinder 90° – Schlauchwinkel mit zwei Schlauchtüllen
Der Messing Winkel-Schlauchverbinder 90° ermöglicht die rechtwinklige Verbindung von zwei Schläuchen mit passendem Innendurchmesser. Durch die integrierten Schlauchtüllen an beiden Anschlussseiten lassen sich Schlauchleitungen platzsparend um 90 Grad umlenken.
Der robuste 90° Schlauchwinkel aus Messing eignet sich für zahlreiche Anwendungen in der Wassertechnik, Gartenbewässerung, Pumpentechnik und im allgemeinen Anlagenbau. Besonders bei beengten Einbauverhältnissen kann der Winkelverbinder eine praktische Alternative zu stark gebogenen Schlauchleitungen sein.
Der Winkel-Schlauchverbinder ist in verschiedenen Größen von 3/8" bis 1" erhältlich. Beide Anschlussseiten sind als Schlauchtüllen ausgeführt und für die Verbindung von Schläuchen mit entsprechendem Innendurchmesser vorgesehen.
Vorteile des Messing Winkel-Schlauchverbinders
- 90°-Winkel zur rechtwinkligen Verbindung zweier Schläuche
- Beidseitige Schlauchtüllen ohne Gewindeanschluss
- Robuste und langlebige Messingausführung
- Platzsparende Schlauchführung bei beengten Einbauverhältnissen
- Verschiedene Anschlussgrößen von 3/8" bis 1"
- Für zahlreiche Anwendungen in Wasser- und Schlauchsystemen geeignet
- Einfache Integration in bestehende Schlauchleitungen
Typische Einsatzbereiche
- Gartenbewässerung und Bewässerungsanlagen
- Wasser- und Brauchwasserleitungen
- Pumpen- und Brunnenanlagen
- Schlauchleitungen im Maschinen- und Anlagenbau
- Wasserführende Systeme in Werkstatt und Industrie
- Rechtwinklige Schlauchverbindungen bei begrenztem Platzangebot
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Winkel-Schlauchverbinder |
| Ausführung |
90°-Schlauchwinkel |
| Material |
Messing |
| Anschluss 1 |
Schlauchtülle |
| Anschluss 2 |
Schlauchtülle |
| Verbindungsart |
Schlauchanschluss x Schlauchanschluss |
| Erhältliche Größen |
3/8", 1/2", 3/4" und 1" |
| Baureihe |
S-1600-367 |
Abmessungen und Maßskizze **

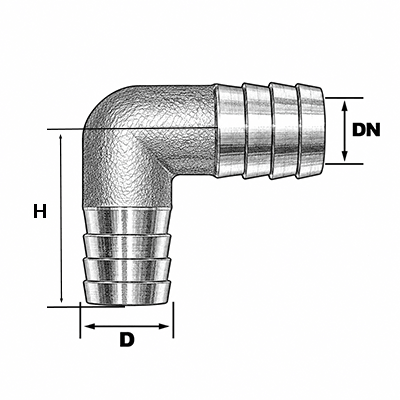

Die folgende technische Maßskizze zeigt den Messing Winkel-Schlauchverbinder 90° mit den Maßbezeichnungen D, H und DN. Die entsprechenden Größen und Abmessungen sind in der nachfolgenden Tabelle aufgeführt.
Maßtabelle Messing Winkel-Schlauchverbinder
| Größe |
D |
H |
DN |
| 3/8" |
11–11,8 |
29 |
8,5 |
| 1/2" |
13,5–14,2 |
30 |
11 |
| 3/4" |
20–20,8 |
37 |
16 |
| 1" |
25,8–26,4 |
42 |
22 |
Maßbezeichnungen:
D = Außendurchmesser der Schlauchtülle gemäß Maßskizze
H = Höhenmaß gemäß Maßskizze
DN = Durchgangsmaß gemäß Maßskizze
Hinweis zur Größenauswahl: Bei der Auswahl des passenden Schlauchverbinders sind insbesondere der Innendurchmesser des Schlauchs und das angegebene Maß D zu berücksichtigen. Die gewählte Schlauchgröße muss zur Schlauchtülle passen.
Hinweis zum Maß D: Der angegebene Schlauchtüllen-Durchmesser D ist kein festes Maß. Aufgrund produktionsbedingter Fertigungstoleranzen kann der tatsächliche Außendurchmesser der Schlauchtülle innerhalb eines gewissen Bereichs variieren. Die von uns ermittelten möglichen Abweichungen sind deshalb in der Tabelle als Wertebereich angegeben. Bitte berücksichtigen Sie diesen Toleranzbereich bei der Auswahl des passenden Schlauches.
Montage und Schlauchbefestigung
Für die Montage werden die beiden Schlauchenden auf die jeweiligen Schlauchtüllen aufgeschoben. Zur sicheren Befestigung sollten geeignete Schlauchschellen oder andere für den jeweiligen Anwendungsfall vorgesehene Schlauchbefestigungen verwendet werden.
Die Schläuche müssen hinsichtlich Innendurchmesser, Material und Betriebsbedingungen zum Winkelverbinder passen. Insbesondere bei druckbelasteten Schlauchleitungen ist auf eine geeignete und sichere Befestigung zu achten.
Eine spannungsfreie Montage und eine geeignete Schlauchführung helfen, die Anschlüsse vor unnötigen mechanischen Belastungen zu schützen.
Wann ist ein 90° Schlauchwinkel sinnvoll?
Ein Schlauch Winkelverbinder aus Messing ist besonders dann praktisch, wenn zwei Schlauchleitungen in einem rechten Winkel miteinander verbunden werden sollen.
Anstelle eines engen Schlauchbogens kann ein 90°-Schlauchverbinder eine definierte Richtungsänderung ermöglichen. Dadurch lässt sich die Schlauchführung in vielen Einbausituationen übersichtlicher und platzsparender gestalten.
Weitere Messing Schlauch- und Winkelverbinder
Wenn du anstelle einer Verbindung zwischen zwei Schläuchen einen Gewindeanschluss benötigst, findest du in unserem Sortiment auch die Messing Winkelverschraubung mit Überwurfmutter und Schlauchtülle.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
