Messing Wasserzählerverschraubung – Anschlussverschraubung mit Außengewinde
Die Messing Wasserzählerverschraubung ist ein Verbindungsstück für den Anschluss von Wasserzählern an passende Rohrleitungen und Wasserinstallationen. Sie besitzt eine Verschraubungsseite und ein Außengewinde und ermöglicht damit die Verbindung unterschiedlicher Anschlussgrößen.
Ob bei der Installation eines Wasserzählers, beim Austausch vorhandener Anschlussverschraubungen oder beim Aufbau einer Wasserleitung: Die Wasserzähler-Anschlussverschraubung aus Messing bietet eine kompakte und robuste Anschlusslösung. Die vorhandene Schlüsselfläche ermöglicht die Montage mit geeignetem Werkzeug.
Vorteile der Messing Wasserzählerverschraubung
- Robuste Ausführung aus Messing
- Für passende Wasserzähler- und Rohrleitungsanschlüsse
- Außengewinde für den Anschluss an ein entsprechendes Innengewinde
- Verschiedene Gewindekombinationen verfügbar
- Schlüsselfläche für eine einfache Werkzeugmontage
- Kompakte Bauform für wasserführende Installationen
- Geeignet für Neuinstallationen und den Austausch passender Anschlussstücke
Typische Einsatzbereiche
- Wasserzähleranschlüsse und Wasserzählerinstallationen
- Hauswasserinstallationen und Wasserverteilung
- Rohrleitungssysteme und Wassertechnik
- Brunnen- und Bewässerungsanlagen mit passenden Anschlüssen
- Austausch vorhandener Wasserzähler-Anschlussverschraubungen
- Verbindung von Anschlüssen mit unterschiedlichen Gewindegrößen
Technische Eigenschaften
| Eigenschaft |
Beschreibung |
| Produkt |
Messing Wasserzählerverschraubung |
| Material |
Messing |
| Anschlussart |
Verschraubungsseite und Außengewinde |
| Baureihe |
S-1600-345 |
| Größenkombinationen |
3/4" x 1/2", 1" x 3/4", 1 1/4" x 1" |
Abmessungen und technische Maßskizze **

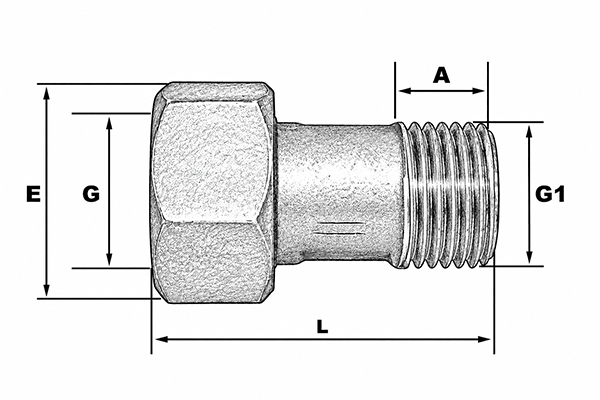

Die technische Zeichnung zeigt die wichtigsten Maße der Messing Wasserzählerverschraubung. G bezeichnet die Verschraubungsseite, G1 das Außengewinde. L steht für die Gesamtlänge, A für die Länge des Außengewindeabschnitts und SW für die Schlüsselweite.
Maßtabelle Messing Wasserzählerverschraubung
| Größe |
G |
G1 |
L |
A |
SW |
| 3/4" x 1/2" |
3/4" |
1/2" |
44 |
11 |
30 |
| 1" x 3/4" |
1" |
3/4" |
46,5 |
11,5 |
36 |
| 1 1/4" x 1" |
1 1/4" |
1" |
55 |
16 |
45 |
Hinweis: Die angegebenen Abmessungen entsprechen der Herstellertabelle der Baureihe S-1600-345. Bitte prüfen Sie vor der Bestellung die benötigten Anschlussgewinde und Einbaumaße.
Wasserzählerverschraubung richtig auswählen
Bei der Auswahl einer Wasserzähler Verschraubung sind die Anschlussgrößen des Wasserzählers und der angeschlossenen Rohrleitung entscheidend.
Unsere Messing Wasserzählerverschraubung ist in den Gewindekombinationen 3/4" x 1/2", 1" x 3/4" und 1 1/4" x 1" erhältlich. Die genauen Abmessungen können Sie der Maßtabelle entnehmen.
Achten Sie darauf, dass die Verschraubungsseite, das Außengewinde und die vorhandenen Dichtflächen zu den jeweiligen Gegenstücken passen. Die Nennweite allein ist nicht ausreichend, um die Kompatibilität sicherzustellen.
Montage und Abdichtung
Vor der Montage sollten die Anschlussgewinde und Dichtflächen auf Sauberkeit und Beschädigungen kontrolliert werden. Verwenden Sie ausschließlich passende Anschlussstücke und geeignete Dichtmittel beziehungsweise Dichtungen entsprechend der jeweiligen Verbindungskonstruktion.
Die Verschraubung sollte spannungsfrei eingebaut und mit einem passenden Werkzeug an der vorgesehenen Schlüsselfläche montiert werden. Vermeiden Sie übermäßige Anzugskräfte, um Beschädigungen an Gewinden und Dichtflächen zu verhindern.
Wichtig: Bei Installationen im Trinkwasserbereich müssen alle eingesetzten Bauteile für den jeweiligen Verwendungszweck zugelassen beziehungsweise geeignet sein. Die Eignung dieser Ausführung für Trinkwasser ist anhand der entsprechenden Produkt- und Herstellerunterlagen zu prüfen.
Weitere Messingverschraubungen für die Wassertechnik
Für andere Anschlussarten finden Sie in unserem Sortiment außerdem Messing Pumpenverschraubungen mit Innengewinde sowie Messing Pumpenverschraubungen mit Außengewinde . Bitte beachten Sie die unterschiedlichen Anschlusskonstruktionen und Abmessungen.
** Hinweis zu technischen Angaben: Die angegebenen technischen Daten, Maße und sonstigen Produktinformationen basieren auf den Angaben des Herstellers und wurden von uns sorgfältig geprüft und aufbereitet. Trotz sorgfältiger Prüfung können Abweichungen oder Änderungen nicht ausgeschlossen werden. Für die Richtigkeit und Vollständigkeit der Herstellerangaben übernehmen wir daher keine Gewähr. Technische Änderungen bleiben vorbehalten.
